08 Personen

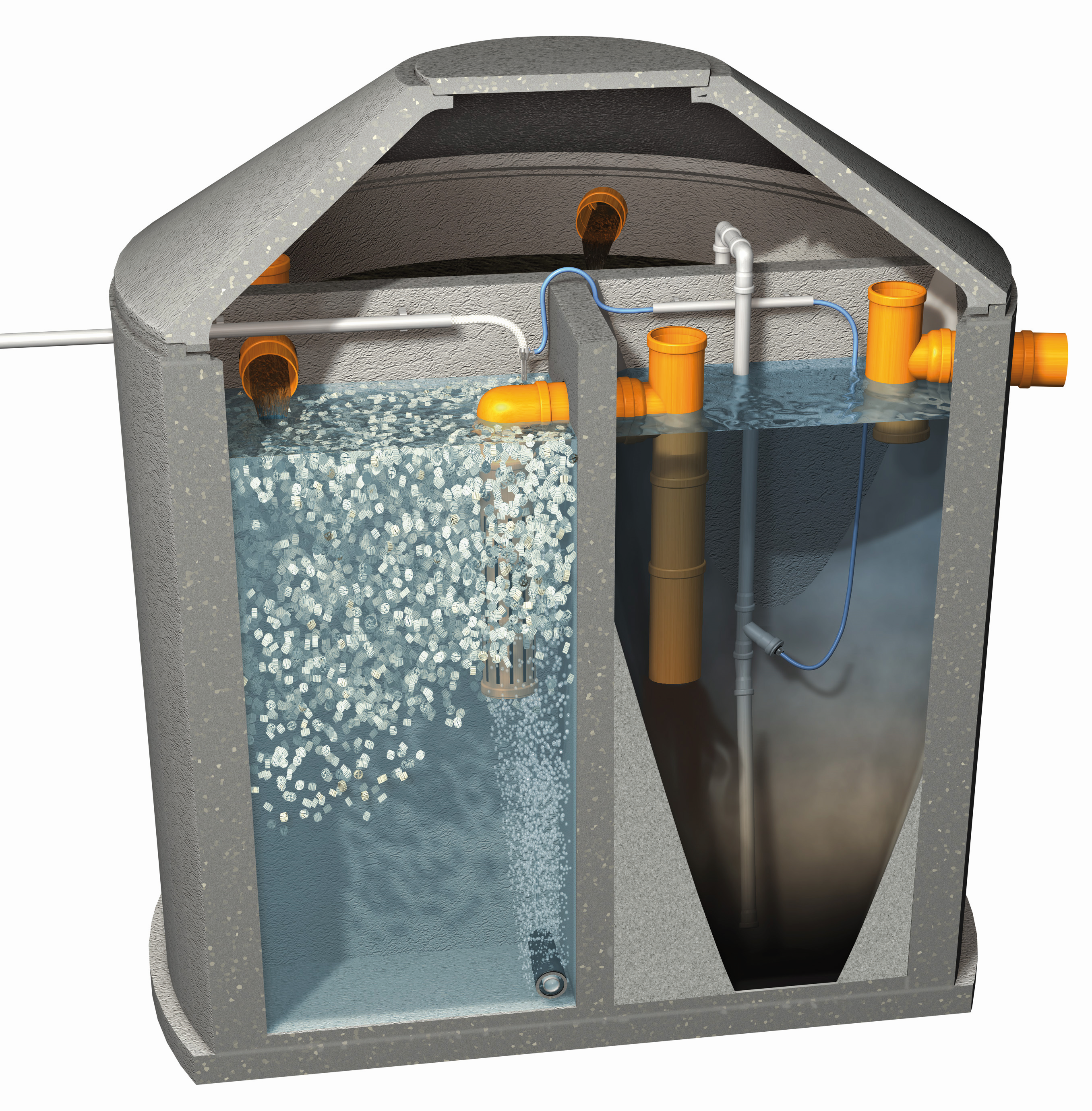

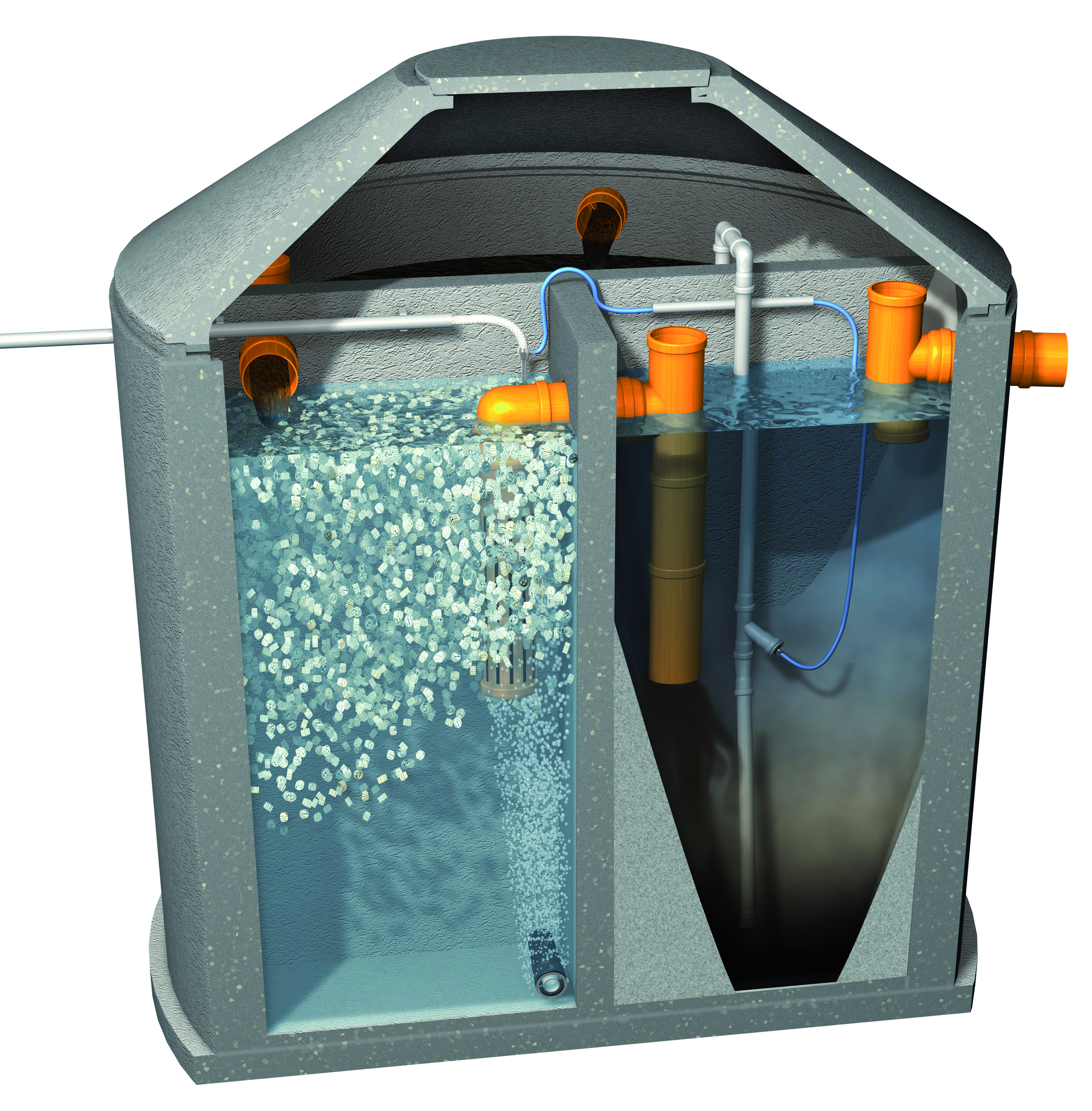

Installationsset „Pur“ – 8 EW, Ablaufklasse C Das Installationsset „Pur“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 400 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagematerial aus Kunststoff Scheibenbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „PUR“ für die Innenmontage Picobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung PUR (deutsch) Zulassung / Ü-Zeichen für das Installationsset Hinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung. Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „PUR“ Innenmontage in einem Gebäude, Schutzart IP40 Abmessungen (H / B / T): 300 × 430 × 225 mm (mit Türausschnitt) Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9006 „Silbergrau“ Magnetventil für Sekundärschlammsteuerung (mit 2 Schlauchanschlüssen) Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „PUR“ (Nr. 2377) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „PUR“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Einbau in der Fronttür, Schutzart IP40 Sperrfunktion zur Vermeidung von Fehleinstellungen Elektronische Ausfallalarmanlage Abmessungen (B / H / T): 120 × 60 × 80 mm Unterlagen & Nachweise Bedienungsanleitung der Picobells Steuerung „PUR“ (deutsch) Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Premium“ – 8 EW, Ablaufklasse C Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,20 m³ Nachklärung: mindestens 1,20 m³ Bestehend aus: 450 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Premium“ für die Innenmontage Picobells Steuerung „Premium“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Premium“ Innenmontage, Schutzart IP40 Abmessungen (H / B / T): 420 × 500 × 225 mm Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Fronttür Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „Premium“ (Nr. 1609) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „Premium“ Innenmontage im Premium-Schaltschrank Abmessungen (H / B / T): 140 × 140 × 110 mm Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse C Das Installationsset „Pur Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,40 m³ Nachklärung: mindestens 1,40 m³ Bestehend aus: 400 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagematerial aus Kunststoff Scheibenbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Pur Outdoor“ für die Außenmontage Picobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung PUR (deutsch) Zulassung / Ü-Zeichen für das Installationsset Hinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung. Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Pur Outdoor“ Außenmontage, Schutzart IP44 Abmessungen (H / B / T): 132 × 40 × 27 cm Material: Glasfaserkunststoff Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung Steckerfertig inklusive Montagematerial Picobells Steuerung „PUR“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Einbau in der Fronttür, Schutzart IP40 Sperrfunktion zur Vermeidung von Fehleinstellungen Elektronische Ausfallalarmanlage Abmessungen (B / H / T): 120 × 60 × 80 mm Unterlagen & Nachweise Bedienungsanleitung der Picobells Steuerung „PUR“ (deutsch) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse D Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,20 m³ Nachklärung: mindestens 1,20 m³ Bestehend aus: 550 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Picobells Schaltschrank „Premium“ für die Innenmontage Picobells Steuerung „Premium“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung für den Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Picobells Schaltschrank „Premium“ Innenmontage, Schutzart IP40 Abmessungen (H / B / T): 420 × 500 × 225 mm Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Kontrollleuchten und Testknopf auf der Fronttür (separater Testknopf) Steckerfertig inklusive Montagematerial Picobells Steuerung „Premium“ Abmessungen (H / B / T): 140 × 140 × 110 mm Montage: Innenmontage im Premium-Schaltschrank Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Ablaufklasse CDas Installationsset „Comfort Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,80 m³Wirbelbettkammer: mindestens 1,40 m³Nachklärung: mindestens 1,40 m³Bestehend aus:400 Liter selbstreinigende Picobells WirbelbettkörperBelüftungseinrichtung mit Montagematerial aus KunststoffScheibenbelüfter aus Spezial-EPDMSchlammrückführung aus Kunststoff mit MontageschellenÜberlaufkulissen und Tauchrohre in DN 100Linearverdichter Thomas Rietschle AP-120 (230V)Picobells Schaltschrank „Pur Outdoor“ für die AußenmontagePicobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch)Bedienungsanleitung Steuerung PUR (deutsch)Zulassung / Ü-Zeichen für das InstallationssetHinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung.Thomas Rietschle AP-120 (230V) – LinearverdichterÖlfreiLange LebensdauerExtrem hoher WirkungsgradGeräusch- und vibrationsarmSchutzklasse: IP54CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker)Integrierter AnsaugfilterKapazität: 7,20 cfm / 120,0 l/minDruckleistung: bis 0,3 bar / 4,4 psiWeltweites KundendienstnetzPicobells Schaltschrank „Pur Outdoor“Außenmontage, Schutzart IP44Abmessungen (H / B / T): 132 × 40 × 27 cmMaterial: GlasfaserkunststoffFarbe: RAL 9016 „Verkehrsweiß“Magnetventil für SekundärschlammsteuerungSteckerfertig inklusive MontagematerialPicobells Steuerung „Comfort“Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiertIntegriertes BetriebstagebuchEinbau in der Fronttür, Schutzart IP40Sperrfunktion zur Vermeidung von FehleinstellungenElektronische AusfallalarmanlageAbmessungen (B / H / T): 120 × 60 × 80 mmUnterlagen & NachweiseBedienungsanleitung der Picobells Steuerung „PUR“ (deutsch)Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse C Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen und bietet zusätzlich Anschlussmöglichkeiten für eine Pumpensteuerung. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,20 m³ Nachklärung: mindestens 1,20 m³ Bestehend aus: 450 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Premium Outdoor“ (grün) mit Anschluss für Pumpensteuerung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Premium Outdoor“ (grün)  Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Anschlussmöglichkeit für Tauchpumpe Digitaler Eingang für Schwimmerschalter Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse D Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,80 m³ Wirbelbettkammer: mindestens 1,40 m³ Nachklärung: mindestens 1,40 m³ Bestehend aus: 550 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtungen mit Montagebügel aus VA-Stahl Tellerbelüftung aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Premium Outdoor“ für die Außenaufstellung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Zulassung Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Premium Outdoor“ Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit „Premium“, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Ablaufklasse C Das Installationsset „Premium GFK Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „Premium“ und ist für die Ablaufklasse C ausgelegt.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,80 m³Wirbelbettkammer: mindestens 1,40 m³Nachklärung: mindestens 1,40 m³ Bestehend aus: 450 Liter selbstreinigende Picobells-Wirbelbettkörper für eine hohe biologische Reinigungsleistung. Belüftungseinrichtung mit stabilem Montagebügel aus VA-Stahl. Tellerbelüfter aus hochwertigem Spezial-EPDM. Schlammrückführung aus robustem Kunststoff mit passenden Montageschellen. Überlaufkulissen und Tauchrohre in DN 100. Ablaufklasse C gemäß den einschlägigen Vorgaben. Linearverdichter Thomas Rietschle AP-120H – ölfreier Hochleistungsverdichter. Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung im Garten. Picobells Steuerung „Premium“ – elektronische SPS-Steuereinheit mit Display und Betriebstagebuch. Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung / Ü-Zeichen für das komplette Installationsset. Produktdetails im Überblick Picobells Wirbelbetttechnik – 8 EW, Ablaufklasse C 450 Liter selbstreinigende Wirbelbettkörper zur Erhöhung der biologischen Reinigungsleistung. Ausgelegt für Kleinkläranlagen mit 8 Einwohnerwerten. Vorklärung: mindestens 2,80 m³, Wirbelbett- und Nachklärung: jeweils mindestens 1,20 m³. Geeignet zur Nachrüstung von Dreikammer-Einbehälteranlagen (Behälter bauseits). Linearverdichter Thomas Rietschle AP-120H Ölfreier Betrieb für eine saubere und wartungsarme Luftversorgung. Lange Lebensdauer und sehr geringe Leistungsaufnahme. Geringes Geräusch- und Vibrationsniveau. Schutzklasse IP54. CE-geprüft (für 230-V-Modelle im Gehäuse und Kabel mit Stecker). Integrierter Ansaugfilter. Volumenstrom bis 6,7 cfm / 190 l/min. Druck bis 4,4 psi / 0,3 bar. Picobells Schaltschrank „Premium GFK mit Sockel“ Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe: 1.100 mm). Material: Glasfaserverstärkter Kunststoff (GFK), Farbe RAL 7035 „Lichtgrau“. Für die Außenaufstellung im Garten konzipiert. Magnetventil zur Sekundärschlammsteuerung. LED-Kontrollleuchten für Betrieb und Störung. Separater Testknopf auf der Frontplatte. Steckerfertig (Erdkabelanschluss) inkl. Montagematerial. Gewicht: ca. 24 kg. Picobells Steuerung „Premium“ Abmessungen: 140 × 140 × 110 mm. Für die Innenmontage im Premium-Schaltschrank vorgesehen. Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert. Integriertes Betriebstagebuch. Beleuchtete Displayanzeige der Betriebsparameter während der Justierung. Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter und Schlauchsystem. Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber). Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt. Bedienungsunterlagen & Zulassung Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung und Ü-Zeichen für das Installationsset (Ablaufklasse C); entsprechende Kennzeichnung und CE-Zeichen liegen bei.

Ablaufklasse D Das Installationsset „Premium GFK Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 8 Personen (8 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „Premium“ und ist für die Ablaufklasse D ausgelegt.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,80 m³Wirbelbettkammer: mindestens 1,40 m³Nachklärung: mindestens 1,40 m³ Bestehend aus: 550 Liter selbstreinigende Picobells-Wirbelbettkörper für eine besonders hohe biologische Reinigungsleistung. Belüftungseinrichtung mit stabilem Montagebügel aus VA-Stahl. Tellerbelüftung aus hochwertigem Spezial-EPDM. Schlammrückführung aus robustem Kunststoff mit passenden Montageschellen. Ablaufklasse D gemäß den einschlägigen Anforderungen. Linearverdichter Thomas Rietschle AP-120H – ölfreier Hochleistungsverdichter. Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung im Garten. Picobells Steuerung „Premium“ – elektronische SPS-Steuereinheit mit Display und Betriebstagebuch. Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (Klasse D) für Picobells Installations-Set 4–50 EW im Betonbehälter (Nachrüstung). Ü-Zeichen und CE-Zeichen gemäß Zulassung Z-55.8-721 (D). Produktdetails im Überblick Picobells Wirbelbetttechnik – 8 EW, Ablaufklasse D 550 Liter selbstreinigende Wirbelbettkörper für maximale biologische Reinigungsleistung. Ausgelegt für Kleinkläranlagen mit 8 Einwohnerwerten. Vorklärung: mindestens 2,80 m³. Wirbelbett- und Nachklärung: jeweils mindestens 1,40 m³. Ideal zur Nachrüstung von Dreikammer-Einbehälteranlagen (Behälter bauseits). Linearverdichter Thomas Rietschle AP-120H Ölfreier Betrieb für eine saubere und wartungsarme Luftversorgung. Lange Lebensdauer. Sehr geringe Leistungsaufnahme. Geringes Geräusch- und Vibrationsniveau. Schutzklasse IP54. CE-geprüft (für 230-V-Modelle im Gehäuse und Kabel mit Stecker). Integrierter Ansaugfilter. Volumenstrom bis 6,7 cfm / 190 l/min. Druck bis 4,4 psi / 0,3 bar. Picobells Schaltschrank „Premium GFK mit Sockel“ Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe: 1.100 mm). Material: Glasfaserverstärkter Kunststoff (GFK), Farbe RAL 7035 „Lichtgrau“. Für die Außenaufstellung im Garten konzipiert. Magnetventil zur Sekundärschlammsteuerung. LED-Kontrollleuchten für Betrieb und Störung. Separater Testknopf auf der Frontplatte. Steckerfertig (Erdkabelanschluss) inkl. Montagematerial. Gewicht: ca. 24 kg. Nur in Verbindung mit der Picobells Steuerung „Premium“ (Nr. 1609) lieferbar. Picobells Steuerung „Premium“ Abmessungen: 140 × 140 × 110 mm. Für die Innenmontage im Premium-Schaltschrank ausgelegt. Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert. Integriertes Betriebstagebuch. Beleuchtete Displayanzeige der Betriebsparameter während der Justierung. Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter und des Schlauchsystems. Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber). Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt. Bedienungsunterlagen & Zulassung Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (D) – Deutsches Institut für Bautechnik, Klasse D für Picobells Installations-Set 4 bis 50 EW im Betonbehälter (Nachrüstung), gültig vom 30.04.2024 bis 30.04.2029. Ü-Zeichen und CE-Zeichen (bitte Zulassung beachten).
