04 Personen

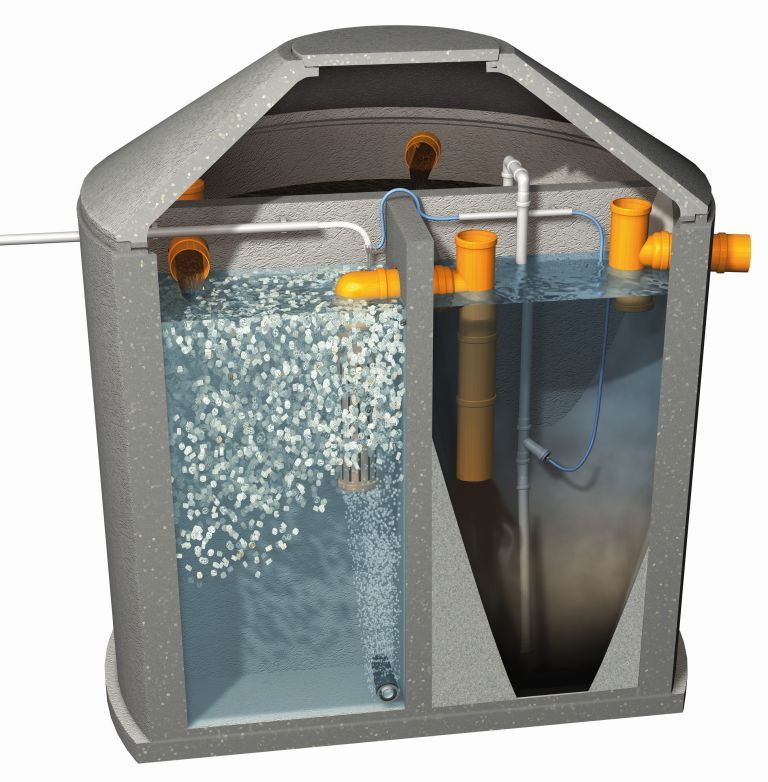

Das Installationsset „Pur“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,00 m³Wirbelbettkammer: mindestens 1,00 m³Nachklärung: mindestens 1,00 m³Bestehend aus:200 Liter selbstreinigende Picobells WirbelbettkörperBelüftungseinrichtung mit Montagematerial aus KunststoffScheibenbelüfter aus Spezial-EPDMSchlammrückführung aus Kunststoff mit MontageschellenÜberlaufkulissen und Tauchrohre in DN 100Linearverdichter Thomas Rietschle AP-100 (230V)Picobells Schaltschrank „PUR“ für die InnenmontagePicobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch)Bedienungsanleitung Steuerung PUR (deutsch)Zulassung / Ü-Zeichen für das InstallationssetHinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung.Thomas Rietschle AP-100 (230V) – LinearverdichterÖlfreiLange LebensdauerExtrem hoher WirkungsgradGeräusch- und vibrationsarmSchutzklasse: IP54CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker)Integrierter AnsaugfilterKapazität: 6,00 cfm / 100,0 l/minDruckleistung: bis 0,3 bar / 4,4 psiWeltweites KundendienstnetzPicobells Schaltschrank „PUR“Innenmontage in einem Gebäude, Schutzart IP40Abmessungen (H / B / T): 300 × 430 × 225 mm (mit Türausschnitt)Material: verzinktes Blech, pulverbeschichtetFarbe: RAL 9006 „Silbergrau“Magnetventil für Sekundärschlammsteuerung (mit 2 Schlauchanschlüssen)Steckerfertig inklusive MontagematerialPicobells Steuerung „PUR“Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiertIntegriertes BetriebstagebuchEinbau in der Fronttür, Schutzart IP40Sperrfunktion zur Vermeidung von FehleinstellungenElektronische AusfallalarmanlageAbmessungen (B / H / T): 120 × 60 × 80 mmUnterlagen & NachweiseBedienungsanleitung der Picobells Steuerung „PUR“ (deutsch)Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse C Das Installationsset „Pur Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 200 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagematerial aus Kunststoff Scheibenbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Pur Outdoor“ für die Außenmontage Picobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung PUR (deutsch) Zulassung / Ü-Zeichen für das Installationsset Hinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung. Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Pur Outdoor“ Außenmontage, Schutzart IP44 Abmessungen (H / B / T): 132 × 40 × 27 cm Material: Glasfaserkunststoff Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung Steckerfertig inklusive Montagematerial Picobells Steuerung „PUR“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Einbau in der Fronttür, Schutzart IP40 Sperrfunktion zur Vermeidung von Fehleinstellungen Elektronische Ausfallalarmanlage Abmessungen (B / H / T): 120 × 60 × 80 mm Unterlagen & Nachweise Bedienungsanleitung der Picobells Steuerung „PUR“ (deutsch) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse C Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 250 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüftung aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Premium“ für die Innenmontage Picobells Steuerung „Premium“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Premium“ Innenmontage, Schutzart IP40 Abmessungen (H / B / T): 420 × 500 × 225 mm Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Fronttür Steckerfertig inklusive Montagematerial Picobells Steuerung „Premium“ Innenmontage im Premium-Schaltschrank Abmessungen (H / B / T): 140 × 140 × 110 mm Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse CDas Installationsset „Comfort Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,00 m³Wirbelbettkammer: mindestens 1,00 m³Nachklärung: mindestens 1,00 m³Bestehend aus:200 Liter selbstreinigende Picobells WirbelbettkörperBelüftungseinrichtung mit Montagematerial aus KunststoffScheibenbelüfter aus Spezial-EPDMSchlammrückführung aus Kunststoff mit MontageschellenÜberlaufkulissen und Tauchrohre in DN 100Linearverdichter Thomas Rietschle AP-100 (230V)Picobells Schaltschrank „Pur Outdoor“ für die AußenmontagePicobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch)Bedienungsanleitung Steuerung PUR (deutsch)Zulassung / Ü-Zeichen für das InstallationssetHinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung.Thomas Rietschle AP-100 (230V) – LinearverdichterÖlfreiLange LebensdauerExtrem hoher WirkungsgradGeräusch- und vibrationsarmSchutzklasse: IP54CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker)Integrierter AnsaugfilterKapazität: 6,00 cfm / 100,0 l/minDruckleistung: bis 0,3 bar / 4,4 psiWeltweites KundendienstnetzPicobells Schaltschrank „Pur Outdoor“Außenmontage, Schutzart IP44Abmessungen (H / B / T): 132 × 40 × 27 cmMaterial: GlasfaserkunststoffFarbe: RAL 9016 „Verkehrsweiß“Magnetventil für SekundärschlammsteuerungSteckerfertig inklusive MontagematerialPicobells Steuerung „Comfort“Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiertIntegriertes BetriebstagebuchEinbau in der Fronttür, Schutzart IP40Sperrfunktion zur Vermeidung von FehleinstellungenElektronische AusfallalarmanlageAbmessungen (B / H / T): 120 × 60 × 80 mmUnterlagen & NachweiseBedienungsanleitung der Picobells Steuerung „PUR“ (deutsch)Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse D Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 350 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Premium“ für die Innenmontage Picobells Steuerung „Premium“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassungen für den Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Premium“ Innenmontage, Schutzart IP40 Abmessungen (H / B / T): 420 × 500 × 225 mm Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Fronttür Steckerfertig inklusive Montagematerial Picobells Steuerung „Premium“ Innenmontage im Premium-Schaltschrank Abmessungen (H / B / T): 140 × 140 × 110 mm Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Ablaufklasse C Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen und bietet zusätzlich eine Anschlussmöglichkeit für eine Pumpensteuerung. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 250 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüftung aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Premium Outdoor grün“ mit Anschluss für Pumpensteuerung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Premium Outdoor grün“ mit Anschluss für Pumpensteuerung Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Anschlussmöglichkeit für Tauchpumpe sowie digitaler Eingang für Schwimmerschalter Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Ablaufklasse D Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 350 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Premium Outdoor“ für die Außenaufstellung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassungen für den Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Premium Outdoor“ Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Ablaufklasse: C Das Installationsset „Premium GFK Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „Premium“ und ist für die Ablaufklasse C ausgelegt.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,00 m³Wirbelbettkammer: mindestens 1,00 m³Nachklärung: mindestens 1,00 m³Bestehend aus: 250 Liter selbstreinigende Picobells-Wirbelbettkörper zur biologischen Reinigung. Belüftungseinrichtung inklusive Montagebügel aus VA-Stahl. Schlammrückführung aus widerstandsfähigem Kunststoff mit passenden Montageschellen. Tellerbelüftung gefertigt aus Spezial-EPDM. Überlaufkulissen und Tauchrohre in DN 100. Ablaufklasse C gemäß den gültigen Anforderungen. Linearverdichter Thomas Rietschle AP-100 (ölfrei, hocheffizient, geräuscharm). Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung. Picobells Steuerung „Premium“ – SPS-Steuereinheit mit Display und Betriebstagebuch. Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das komplette Installationsset. Produktdetails im Überblick Picobells Wirbelbetttechnik 250 Liter selbstreinigende Wirbelbettkörper für optimale Reinigungsleistung. Perfekt abgestimmt für Kleinkläranlagen mit 4 Einwohnerwerten. Linearverdichter Thomas Rietschle AP-100 Ölfreier und langlebiger Betrieb. Vibrations- und geräuscharm. Kapazität: 6,00 cfm / 100 l/min. Druckleistung bis 0,3 bar. Integrierter Ansaugfilter, Schutzklasse IP54, CE-zertifiziert. Picobells Schaltschrank „Premium GFK mit Sockel“ Wetterfester GFK-Schaltschrank in RAL 7035. Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe 1.100 mm). LED-Kontrollleuchten für Betrieb und Störung. Magnetventil für die Sekundärschlammsteuerung. Steckerfertige Ausführung inkl. Montagematerial. Picobells Steuerung „Premium“ Elektronische SPS-Steuereinheit für Innenmontage im Schaltschrank. Werkseitig programmiert, mit integriertem Betriebstagebuch. Displayanzeige mit allen relevanten Betriebsparametern. Differenzdruckwächter zur Drucküberwachung. Sperrfunktion gegen Fehleinstellungen. Testlaufmodus: 120 Sekunden Aktivierung aller Verbraucher. Bedienungsunterlagen & Zulassung Ausführliche Bedienungsanleitung „SKS 4-11“ für Premium-Steuerungen. Alle notwendigen Zulassungen und Ü-Kennzeichnungen enthalten.

Ablaufklasse D Das Installationsset „Premium GFK Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 4 Personen (4 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „Premium“ und ist für die Ablaufklasse D ausgelegt.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,00 m³Wirbelbettkammer: mindestens 1,00 m³Nachklärung: mindestens 1,00 m³ Bestehend aus: 350 Liter selbstreinigende Picobells-Wirbelbettkörper für eine leistungsstarke biologische Reinigung. Belüftungseinrichtung mit stabilem Montagebügel aus VA-Stahl. Tellerbelüfter aus hochwertigem Spezial-EPDM. Schlammrückführung aus robustem Kunststoff inklusive Montageschellen. Überlaufkulissen und Tauchrohre in DN 100. Ablaufklasse D gemäß entsprechender Zulassung. Linearverdichter Thomas Rietschle AP-100 (ölfrei, hocheffizient, geräusch- und vibrationsarm). Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung im Garten. Picobells Steuerung „Premium“ – elektronische SPS-Steuereinheit mit Display und Betriebstagebuch. Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (Klasse D) für Picobells Installations-Set 4–50 EW im Betonbehälter (Nachrüstung). Ü-Zeichen und CE-Zeichen gemäß Zulassung Z-55.8-721 (D). Produktdetails im Überblick Picobells Wirbelbetttechnik – Ablaufklasse D 350 Liter selbstreinigende Wirbelbettkörper für eine hohe Reinigungsleistung. Ausgelegt für Kleinkläranlagen mit 4 Einwohnerwerten. Betonbehälter-Nachrüstung gemäß Zulassung Z-55.8-721 (D). Linearverdichter Thomas Rietschle AP-100 Ölfreies System für einen wartungsarmen und sauberen Betrieb. Lange Lebensdauer und extrem hoher Wirkungsgrad. Geräusch- und vibrationsarmer Betrieb. Schutzklasse IP54, CE-zugelassen (230-V-Modelle mit Gehäuse und Kabel mit Stecker). Integrierter Ansaugfilter. Kapazität: 6,00 cfm / 100,0 l/min. Druck bis 0,3 bar. Weltweites Kundendienstnetz. Picobells Schaltschrank „Premium GFK mit Sockel“ Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe: 1.100 mm). Material: Glasfaserverstärkter Kunststoff (GFK), Farbe: RAL 7035 „Lichtgrau“. Für die Außenaufstellung im Garten vorgesehen. Magnetventil zur Sekundärschlammsteuerung. LED-Kontrollleuchten für Betrieb und Störung. Separater Testknopf auf der Frontplatte. Steckerfertig (Erdkabelanschluss) inkl. Montagematerial. Gewicht: ca. 24 kg. Picobells Steuerung „Premium“ Abmessungen: 140 × 140 × 110 mm, zur Innenmontage im Premium-Schaltschrank. Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert. Integriertes Betriebstagebuch. Beleuchtete Displayanzeige der Betriebsparameter während der Justierung. Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks des Linearverdichters sowie des Schlauchsystems. Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber). Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt. Bedienungsunterlagen & Zulassung Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (D) – Deutsches Institut für Bautechnik, Klasse D für Picobells Installations-Set 4 bis 50 EW im Betonbehälter (Nachrüstung), gültig vom 30.04.2024 bis 30.04.2029. Ü-Zeichen und CE-Zeichen gemäß Zulassung (bitte Zulassungsunterlagen beachten).
