06 Personen

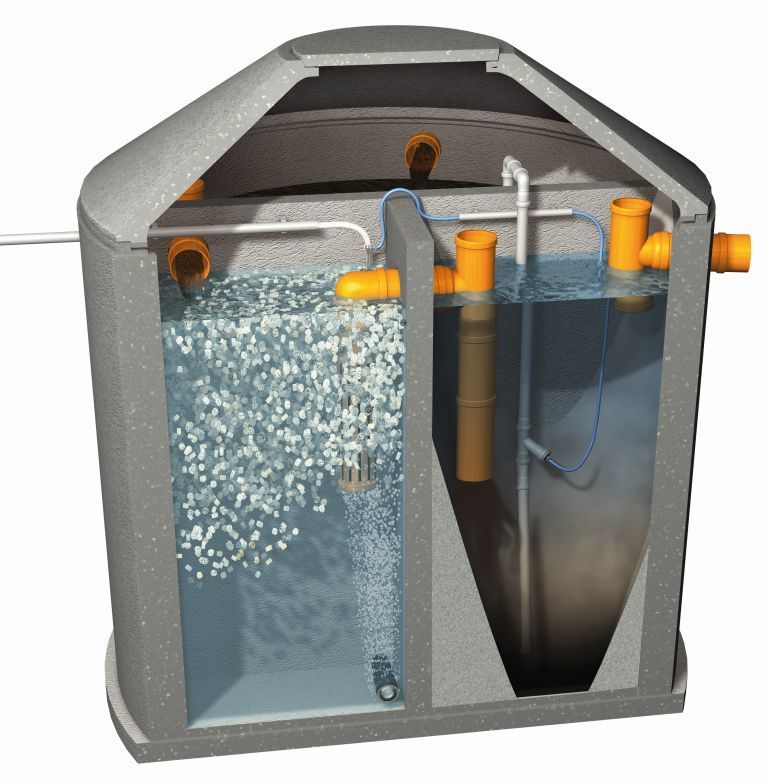

Installationsset „Pur“ – 6 EW, Ablaufklasse C Das Installationsset „Pur“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 300 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagematerial aus Kunststoff Scheibenbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „PUR“ für die Innenmontage Picobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung PUR (deutsch) Zulassung / Ü-Zeichen für das Installationsset Hinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung. Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „PUR“ Innenmontage in einem Gebäude, Schutzart IP40 Abmessungen (H / B / T): 300 × 430 × 225 mm (mit Türausschnitt) Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9006 „Silbergrau“ Magnetventil für Sekundärschlammsteuerung (mit 2 Schlauchanschlüssen) Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „PUR“ (Nr. 2377) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „PUR“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Einbau in der Fronttür, Schutzart IP40 Sperrfunktion zur Vermeidung von Fehleinstellungen Elektronische Ausfallalarmanlage Abmessungen (B / H / T): 120 × 60 × 80 mm Unterlagen & Nachweise Bedienungsanleitung der Picobells Steuerung „PUR“ (deutsch) Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Pur Outdoor“ – 6 EW, Ablaufklasse C Das Installationsset „Pur Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,00 m³ Wirbelbettkammer: mindestens 1,00 m³ Nachklärung: mindestens 1,00 m³ Bestehend aus: 300 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagematerial aus Kunststoff Scheibenbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Pur Outdoor“ für die Außenmontage Picobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung PUR (deutsch) Zulassung / Ü-Zeichen für das Installationsset Hinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung. Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Pur Outdoor“ Außenmontage, Schutzart IP44 Abmessungen (H / B / T): 132 × 40 × 27 cm Material: Glasfaserkunststoff Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „PUR“ (Nr. 2377) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „PUR“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Einbau in der Fronttür, Schutzart IP40 Sperrfunktion zur Vermeidung von Fehleinstellungen Elektronische Ausfallalarmanlage Abmessungen (B / H / T): 120 × 60 × 80 mm Unterlagen & Nachweise Bedienungsanleitung der Picobells Steuerung „PUR“ (deutsch) Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Premium“ – 6 EW, Ablaufklasse C Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,10 m³ Wirbelbettkammer: mindestens 1,05 m³ Nachklärung: mindestens 1,05 m³ Bestehend aus: 350 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüftung aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-100 (230V) Picobells Schaltschrank „Premium“ für die Innenmontage Picobells Steuerung „Premium“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Thomas Rietschle AP-100 (230V) – Linearverdichter Ölfrei Lange Lebensdauer Extrem hoher Wirkungsgrad Geräusch- und vibrationsarm Schutzklasse: IP54 CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker) Integrierter Ansaugfilter Kapazität: 6,00 cfm / 100,0 l/min Druckleistung: bis 0,3 bar / 4,4 psi Weltweites Kundendienstnetz Picobells Schaltschrank „Premium“ Innenmontage, Schutzart IP40 Abmessungen (H / B / T): 420 × 500 × 225 mm Material: verzinktes Blech, pulverbeschichtet Farbe: RAL 9016 „Verkehrsweiß“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Fronttür Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „Premium“ (Nr. 1609) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „Premium“ Innenmontage im Premium-Schaltschrank Abmessungen (H / B / T): 140 × 140 × 110 mm Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Comfort Outdoor“ – 6 EW, Ablaufklasse CDas Installationsset „Comfort Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik der Klärtechnik „PUR“ und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenmontage der Schalttechnik vorgesehen.Voraussetzungen an die Behälterkammern:Vorklärung: mindestens 2,00 m³Wirbelbettkammer: mindestens 1,00 m³Nachklärung: mindestens 1,00 m³Bestehend aus:300 Liter selbstreinigende Picobells WirbelbettkörperBelüftungseinrichtung mit Montagematerial aus KunststoffScheibenbelüfter aus Spezial-EPDMSchlammrückführung aus Kunststoff mit MontageschellenÜberlaufkulissen und Tauchrohre in DN 100Linearverdichter Thomas Rietschle AP-100 (230V)Picobells Schaltschrank „Pur Outdoor“ für die AußenmontagePicobells Steuerung „PUR“ (SPS-Steuereinheit mit Betriebstagebuch)Bedienungsanleitung Steuerung PUR (deutsch)Zulassung / Ü-Zeichen für das InstallationssetHinweis: Die Schlammrutsche für die Nachklärung ist nicht Bestandteil der Lieferung.Thomas Rietschle AP-100 (230V) – LinearverdichterÖlfreiLange LebensdauerExtrem hoher WirkungsgradGeräusch- und vibrationsarmSchutzklasse: IP54CE-Zulassung (230V-Modelle mit Gehäuse sowie Kabel inkl. Stecker)Integrierter AnsaugfilterKapazität: 6,00 cfm / 100,0 l/minDruckleistung: bis 0,3 bar / 4,4 psiWeltweites KundendienstnetzPicobells Schaltschrank „Pur Outdoor“Außenmontage, Schutzart IP44Abmessungen (H / B / T): 132 × 40 × 27 cmMaterial: GlasfaserkunststoffFarbe: RAL 9016 „Verkehrsweiß“Magnetventil für SekundärschlammsteuerungSteckerfertig inklusive MontagematerialPicobells Steuerung „Comfort“Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiertIntegriertes BetriebstagebuchEinbau in der Fronttür, Schutzart IP40Sperrfunktion zur Vermeidung von FehleinstellungenElektronische AusfallalarmanlageAbmessungen (B / H / T): 120 × 60 × 80 mmUnterlagen & NachweiseBedienungsanleitung der Picobells Steuerung „PUR“ (deutsch)Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Premium“ – 6 EW, Ablaufklasse D Das Installationsset „Premium“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. In dieser Ausführung ist die Schalttechnik als Comfort Outdoor-Variante zur sichtbaren Außenaufstellung im Garten enthalten. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,10 m³ Wirbelbettkammer: mindestens 1,05 m³ Nachklärung: mindestens 1,05 m³ Bestehend aus: 450 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Comfort Outdoor“ (grau) für die Außenaufstellung Picobells Steuerung „Comfort Outdoor“ (Kleinkläranlagensteuerung mit Protokoll- und Überwachungsfunktionen) Zulassungen für den Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Comfort Outdoor“ (grau) Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: grau Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „Comfort Outdoor“ (Nr. 3379) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „Comfort Outdoor“ Störungsprotokoll Überwachung des Magnetventils über Druckmessung Speichern des Datums der letzten Wartung 6 Sprachen LCD-Anzeige Akustischer Alarm RTC batteriegepuffert Stromausfall-Alarm Zwei Schaltrelais (230V) Drucküberwachung Nachweise Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Zulassungszeitraum: 30.04.2024 bis 30.04.2029 Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Installationsset „Premium Outdoor“ – 6 EW, Ablaufklasse C Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse C ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,10 m³ Wirbelbettkammer: mindestens 1,05 m³ Nachklärung: mindestens 1,05 m³ Bestehend aus: 350 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüftung aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Picobells Schaltschrank „Premium Outdoor“ für die Außenaufstellung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassung / Ü-Zeichen für das Installationsset Picobells Schaltschrank „Premium Outdoor“ Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „Premium Outdoor“ (Nr. 1877) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Unterlagen & Nachweise Bedienungsanleitung Steuerung Premium „SKS 4-11“ (für „Picobells Premium“ und „Premium Outdoor“) Zulassung / Ü-Zeichen für das Installationsset enthalten

Installationsset „Premium Outdoor“ – 6 EW, Ablaufklasse D Das Installationsset „Premium Outdoor“ ist ein Nachrüstsatz für Kleinkläranlagen bis 6 Personen (6 EW) und eignet sich für Dreikammer-Einbehälteranlagen (Behälter ist nicht im Lieferumfang enthalten). Das System basiert auf der Picobells-Wirbelbetttechnik und ist für die Ablaufklasse D ausgelegt. Die Outdoor-Ausführung ist für die Außenaufstellung der Schalttechnik im Garten vorgesehen. Voraussetzungen an die Behälterkammern: Vorklärung: mindestens 2,10 m³ Wirbelbettkammer: mindestens 1,05 m³ Nachklärung: mindestens 1,05 m³ Bestehend aus: 450 Liter selbstreinigende Picobells Wirbelbettkörper Belüftungseinrichtung mit Montagebügel aus VA-Stahl Tellerbelüfter aus Spezial-EPDM Schlammrückführung aus Kunststoff mit Montageschellen Überlaufkulissen und Tauchrohre in DN 100 Linearverdichter Thomas Rietschle AP-120H (230V) Picobells Schaltschrank „Premium Outdoor“ für die Außenaufstellung Picobells Steuerung „Premium Outdoor“ (SPS-Steuereinheit mit Betriebstagebuch) Bedienungsanleitung Steuerung Premium „SKS 4-11“ Zulassungen für den Nachrüstsatz (Klasse D) inkl. Ü-/CE-Kennzeichnung Thomas Rietschle AP-120H (230V) – Linearverdichter Ölfrei Lange Lebensdauer Sehr geringe Leistungsaufnahme Geringes Geräusch / Vibration Schutzklasse: IP54 CE geprüft (für 230V-Modelle im Gehäuse sowie Kabel inkl. Stecker) Ansaugfilter Volumenstrom: bis 6,7 cfm / 190 l/min Druckleistung: bis 4,4 psi / 0,3 bar Picobells Schaltschrank „Premium Outdoor“ Außenaufstellung im Garten (sichtbar) Abmessungen (H / B / T): 380 × 580 × 400 mm Material: doppelwandiger PE-Kunststoff Farbe: RAL 6005 „Moosgrün“ Magnetventil für Sekundärschlammsteuerung LED-Kontrollleuchten für Betrieb und Störung Separater Testknopf sowie Kontrollleuchten auf der Frontplatte Steckerfertig inklusive Montagematerial Hinweis: Die Steuerung „Premium Outdoor“ (Nr. 1877) ist nicht Bestandteil des Schaltschrankes. Picobells Steuerung „Premium Outdoor“ Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert Integriertes Betriebstagebuch Beleuchtete Displayanzeige der Betriebsparameter (während der Justierung) Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter sowie des Anlagen- und Schlauchsystems Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber) Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt Nachweise Zulassung Nachrüstsatz (Klasse D): Z-55.8-721 (D) – Deutsches Institut für Bautechnik (DIBt) Zulassungszeitraum: 30.04.2024 bis 30.04.2029 Ü-Zeichen / Aufkleber: Z-55.8-721 (D) inkl. Ü- und CE-Kennzeichnung (Zulassung beachten)

Installationsset Premium GFK Outdoor – 6 EW, Ablaufklasse C Das Installationsset Premium GFK Outdoor ist ein kompakter Nachrüstsatz für 6-Personen-Kleinkläranlagen (6 EW) auf Basis des Picobells-Wirbelbettverfahrens. Es ist für Dreikammer-Einbehälteranlagen konzipiert (Behälter ist nicht im Lieferumfang enthalten) und setzt eine Vorklärung von mindestens 2,00 m³ sowie jeweils 1,00 m³ für Wirbelbett- und Nachklärung voraus. Das System erfüllt die Anforderungen der Ablaufklasse C. Bestehend aus: 350 Liter selbstreinigende Picobells-Wirbelbettkörper für die biologische Reinigung. Belüftungseinrichtung mit stabilem Montagebügel aus VA-Stahl. Tellerbelüftung aus hochwertigem Spezial-EPDM. Schlammrückführung aus robustem Kunststoff inklusive Montageschellen. Überlaufkulissen und Tauchrohre in DN 100. Ablaufklasse C gemäß den einschlägigen Anforderungen. Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung. Picobells Steuerung „Premium“ – elektronische SPS-Steuereinheit mit Display und Betriebstagebuch. Linearverdichter Thomas Rietschle AP-120H – ölfreier Hochleistungsverdichter. Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung / Ü-Zeichen für das komplette Installationsset. Produktdetails im Überblick Picobells Wirbelbetttechnik – 6 EW, Ablaufklasse C 350 Liter selbstreinigende Wirbelbettkörper für hohe Reinigungsleistung. Ausgelegt für Kleinkläranlagen mit 6 Einwohnerwerten. Nachrüstsatz für Dreikammer-Einbehälteranlagen (Betonbehälter, Behälter bauseits). Picobells Schaltschrank „Premium GFK mit Sockel“ Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe: 1.100 mm). Material: Glasfaserverstärkter Kunststoff (GFK), Farbe RAL 7035 „Lichtgrau“. Für die Außenaufstellung im Garten geeignet. Magnetventil zur Sekundärschlammsteuerung. LED-Kontrollleuchten für Betrieb und Störung. Separater Testknopf an der Frontplatte. Steckerfertig (Erdkabelanschluss) inkl. Montagematerial. Gewicht: ca. 24 kg. Nur in Verbindung mit der Picobells Steuerung „Premium“ (Nr. 1609) lieferbar. Picobells Steuerung „Premium“ Abmessungen: 140 × 140 × 110 mm. Für die Innenmontage im Premium-Schaltschrank vorgesehen. Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert. Integriertes Betriebstagebuch. Beleuchtete Displayanzeige der Betriebsparameter während der Justierung. Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter und Schlauchsystem. Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber). Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ geschaltet. Linearverdichter Thomas Rietschle AP-120H Ölfreier Betrieb für eine saubere und wartungsarme Luftversorgung. Lange Lebensdauer. Sehr geringe Leistungsaufnahme. Geringes Geräusch- und Vibrationsniveau. Schutzklasse IP54. CE-geprüft (für 230-V-Modelle im Gehäuse und Kabel mit Stecker). Integrierter Ansaugfilter. Volumenstrom bis 6,7 cfm / 190 l/min. Druck bis 4,4 psi / 0,3 bar. Bedienungsunterlagen & Zulassung Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung und Ü-Zeichen für das Installationsset (Ablaufklasse C); entsprechende Kennzeichnung und CE-Zeichen liegen bei.

Installationsset Premium GFK Outdoor – 6 EW, Ablaufklasse D Das Installationsset Premium GFK Outdoor ist ein kompletter Nachrüstsatz für 6-Personen-Kleinkläranlagen (6 EW) auf Basis des Picobells-Wirbelbettverfahrens. Es ist für Dreikammer-Einbehälteranlagen konzipiert (Behälter ist nicht im Lieferumfang enthalten) und setzt eine Vorklärung von mindestens 2,10 m³ sowie jeweils 1,05 m³ für Wirbelbett- und Nachklärung voraus. Das System ist in der Ablaufklasse D zugelassen. Bestehend aus: 450 Liter selbstreinigende Picobells-Wirbelbettkörper für eine besonders leistungsstarke biologische Reinigung. Belüftungseinrichtung mit stabilem Montagebügel aus VA-Stahl. Tellerbelüfter aus hochwertigem Spezial-EPDM. Schlammrückführung aus robustem Kunststoff mit passenden Montageschellen. Überlaufkulissen und Tauchrohre in DN 100. Ablaufklasse D gemäß den einschlägigen Anforderungen. Linearverdichter Thomas Rietschle AP-120H – ölfreier Hochleistungsverdichter. Picobells Schaltschrank „Premium GFK mit Sockel“ für die Außenaufstellung im Garten. Picobells Steuerung „Premium“ – elektronische SPS-Steuereinheit mit Display und Betriebstagebuch. Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (Klasse D) für Picobells Installations-Set 4–50 EW im Betonbehälter (Nachrüstung), gültig vom 30.04.2024 bis 30.04.2029. Ü-Zeichen und CE-Zeichen gemäß Zulassung Z-55.8-721 (D). Produktdetails im Überblick Picobells Wirbelbetttechnik – 6 EW, Ablaufklasse D 450 Liter selbstreinigende Wirbelbettkörper für hohe Reinigungsleistung. Ausgelegt für Kleinkläranlagen mit 6 Einwohnerwerten. Nachrüstsatz für Dreikammer-Einbehälteranlagen (Betonbehälter, Behälter bauseits). Linearverdichter Thomas Rietschle AP-120H Ölfreier Betrieb für eine saubere und wartungsarme Luftversorgung. Lange Lebensdauer. Sehr geringe Leistungsaufnahme. Geringes Geräusch- und Vibrationsniveau. Schutzklasse IP54. CE-geprüft (für 230-V-Modelle im Gehäuse und Kabel mit Stecker). Integrierter Ansaugfilter. Volumenstrom bis 6,7 cfm / 190 l/min. Druck bis 4,4 psi / 0,3 bar. Picobells Schaltschrank „Premium GFK mit Sockel“ Abmessungen: 1.700 × 400 × 245 mm (sichtbare Höhe: 1.100 mm). Material: Glasfaserverstärkter Kunststoff (GFK), Farbe RAL 7035 „Lichtgrau“. Für die Außenaufstellung im Garten geeignet. Magnetventil zur Sekundärschlammsteuerung. LED-Kontrollleuchten für Betrieb und Störung. Separater Testknopf auf der Frontplatte. Steckerfertig (Erdkabelanschluss) inkl. Montagematerial. Gewicht: ca. 24 kg. Nur in Verbindung mit der Picobells Steuerung „Premium“ (Nr. 1609) lieferbar. Picobells Steuerung „Premium“ Abmessungen: 140 × 140 × 110 mm. Für die Innenmontage im Premium-Schaltschrank vorgesehen. Elektronische SPS-Steuereinheit, betriebsfertig vorprogrammiert. Integriertes Betriebstagebuch. Beleuchtete Displayanzeige der Betriebsparameter während der Justierung. Ausfallalarmanlage mit Differenzdruckwächter zur Überwachung des Drucks vom Linearverdichter und Schlauchsystem. Sperrfunktion zur Vermeidung von Fehleinstellungen (z. B. durch den Betreiber). Testlaufmodus: Alle Verbraucher werden für 120 Sekunden auf „EIN“ gestellt. Bedienungsunterlagen & Zulassung Bedienungsanleitung Steuerung Premium „SKS 4-11“ für Picobells Premium und Premium Outdoor. Zulassung Nachrüstsatz Z-55.8-721 (D) – Deutsches Institut für Bautechnik, Klasse D für Picobells Installations-Set 4 bis 50 EW im Betonbehälter (Nachrüstung), gültig vom 30.04.2024 bis 30.04.2029. Ü-Zeichen und CE-Zeichen (bitte Zulassung beachten).
